Construção multicamada BS 5842 para transferência, carga, descarga e sucção.
Cinco linhas, três famílias de filme — e projeto especial quando o padrão não basta.
Áreas de aplicação
Onde a linha composta atua
Setores industriais atendidos pelas mangueiras compostas — orientam a escolha conforme o ambiente e o fluido.
A LF ACID FLOW IIP é recomendada para a sucção e/ou descarga de uma ampla variedade de produtos químicos que se comportam bem com PP, como ácidos, ácidos graxos, álcalis e solventes, mesmo em ambientes corrosivos.
O LF ACID FLOW PPP é recomendado para a sucção e/ou descarga de uma ampla variedade de produtos químicos que se comportam bem com PP, como ácidos, ácidos graxos, álcalis e solventes, mesmo em ambientes corrosivos. É adequado para uso no carregamento e descarregamento de caminhões-tanque e vagões ferroviários, em instalações industriais e em aplicações marítimas.
LF MASTER FLOW IIT é recomendado para a sucção e/ou descarga de uma ampla variedade de produtos químicos altamente corrosivos compatíveis com PTFE e aço inoxidável, como ácido fosfórico, nafta e ácido nítrico em baixas concentrações, entre outros.
A LF SOLVEN RED GGP é recomendada para o bombeamento e/ou sucção de combustíveis, óleos e lubrificantes em caminhões-tanque, vagões ferroviários ou em instalações industriais.
A LF CRIOMASTER IIN GLP é uma mangueira de alta performance projetada com uma combinação de múltiplas camadas de diferentes polímeros e espirais de aço inoxidável , utilizando a mais recente tecnologia de fabricação.
É uma solução excelente e segura para o manuseio de produtos criogênicos em temperaturas de até -50°C e pressões de trabalho de até 20/25 bar.
A LF CRIOMASTER IIN GNL é uma solução avançada projetada para o transporte seguro de produtos criogênicos ,suportando temperaturas extremas de até -196°C e pressões de trabalho de até 10,5/14 bar .
A LF ACID FLOW IIP é recomendada para a sucção e/ou descarga de uma ampla variedade de produtos químicos que se comportam bem com PP, como ácidos, ácidos graxos, álcalis e solventes, mesmo em ambientes corrosivos.
Carga e descarga de produtos químicos ácidos ,ácidos graxos,álcalis e solventes.
Transporte de ácidos e solventes.
Operações em caminhões e vagões ferroviários
Aplicações marítimas,incluindo operações de abastecimento de navios ( bunkering).
Observações
•Faixa de temperatura: -30 °C a +80 °C
•Fator de segurança 5:1 (1"-10"), 4:1 (12")
•Vácuo 0,9 bar
•Continuidade Elétrica: R menor que 10 Ohms.Caso necessário as mangueiras poderão ser construídas sem continuidade elétrica.
Classe de pressão por bitola
Construção BS 5842. Pressões em kgf/cm²; vácuo em bar; raio mínimo de curvatura em mm; peso em kg/m.
Bitola
Trabalho
Ruptura
Vácuo
Raio mín.
Peso
3/4"
10
50
0,9
80
0,60
1"
10
50
0,9
100
0,70
1.1/2"
10
50
0,9
140
0,90
2"
10
50
0,9
180
1,70
2.1/2"
10
50
0,9
200
2,40
3"
10
50
0,9
280
2,90
4"
10
50
0,9
400
4,30
6"
10
50
0,9
500
9,60
8"
10
50
0,9
740
12,00
10"
10
50
0,9
920
16,80
Compatibilidade química
Recomendada para transferência das seguintes classes de produtos e seus derivados. Orientação geral — concentração, temperatura e tempo de exposição alteram o resultado; confirme sempre com o técnico LF.
⛽ Combustíveis e Hidro Solventes químicos, hidrocarbonetos leves, combustíveis, ácidos industriais e fluidos farmacêuticos ou alimentícios são as principais substâncias conduzidas por mangueiras compostas com camada de proteção em polipropileno (PP) e terminais em aço inoxidável (geralmente Inox 316 ou 304).
Essa combinação une a excelente inércia química do PP com a altíssima resistência mecânica, pureza e durabilidade do aço inox. O inox nos terminais expande o uso da mangueira para ambientes que exigem higiene estrita ou resistência à corrosão externa (como névoa salina).
carbonetos
Óleo Diesel e Biodiesel: Transporte seguro sem degradação dos terminais ou do tubo interno.
Gasolina e Querosene: Fluidos refinados que são facilmente conduzidos em temperatura ambiente.
Fluidos Hidráulicos: Óleos minerais e sintéticos utilizados em sistemas de transferência e abastecimento.
Querosene de Aviação (Jet A-1): O inox garante a pureza do combustível exigida pelo setor aeronáutico.
🧪 Álcoois e Solventes Polares
Etanol e Metanol: Álcoois industriais e combustíveis que não atacam o PP nem oxidam o aço inox.
Acetona: Solvente polar compatível com essa configuração em temperaturas moderadas.
Glicóis: Etilenoglicol e propilenoglicol usados como fluidos térmicos ou anticongelantes.
🍲 Fluidos Alimentícios e Farmacêuticos
Água Desmineralizada e Purificada: O terminal em inox evita a contaminação por íons metálicos.
Xaropes e Soluções Açucaradas: Líquidos viscosos industriais que exigem facilidade de limpeza e sanitização.
Óleos Vegetais: Óleo de soja, palma, girassol e milho em processos de carga e descarga.
🔬 Ácidos e Bases Industriais (Concentrações Moderadas)
Ácido Sulfúrico Diluído: Seguro para o PP e tolerado pelo Inox 316 em baixas concentrações e temperaturas.
Ácido Fosfórico: Utilizado na indústria química e de fertilizantes.
Soda Cáustica (Hidróxido de Sódio): Excelente compatibilidade tanto com o PP quanto com o aço inox.
Amônia Líquida / Aquosa: Transferência segura em processos industriais e de refrigeração.

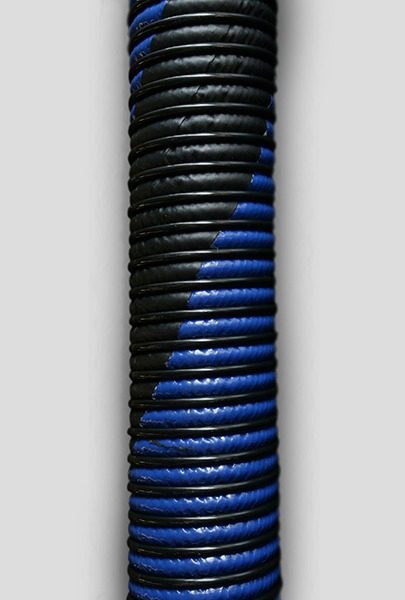

O LF ACID FLOW PPP é recomendado para a sucção e/ou descarga de uma ampla variedade de produtos químicos que se comportam bem com PP, como ácidos, ácidos graxos, álcalis e solventes, mesmo em ambientes corrosivos. É adequado para uso no carregamento e descarregamento de caminhões-tanque e vagões ferroviários, em instalações industriais e em aplicações marítimas.
Carga e descarga de produtos químicos ácidos ,ácidos graxos,álcalis e solventes.
Transporte de ácidos e solventes.
Operações em caminhões e vagões ferroviários
Aplicações marítimas.
Observações
•Pressão de trabalho baseada em fator de segurança 5:1 à temperatura ambiente.
•Pressão de teste equivalente a 1,5 vez a pressão de trabalho.
•Continuidade elétrica R < 10 Ω; caso necessário, as mangueiras podem ser fabricadas sem continuidade elétrica.
•Terminais fornecidos conforme especificação do cliente (CamLock, flange, rosca ou sob desenho).
Classe de pressão por bitola
Construção BS 5842. Pressões em kgf/cm²; vácuo em bar; raio mínimo de curvatura em mm; peso em kg/m.
Bitola
Trabalho
Ruptura
Vácuo
Raio mín.
Peso
3/4"
10
50
0,9
80
0,60
1"
10
50
0,9
100
0,80
1.1/2"
10
50
0,9
140
1,20
2"
10
50
0,9
180
1,80
2.1/2"
10
50
0,9
200
2,50
3"
10
50
0,9
280
3,00
4"
10
50
0,9
400
6,50
6"
10
50
0,9
500
11
8"
10
50
0,9
740
22,10
10"
10
50
0,9
920
25,7
Compatibilidade química
Recomendada para transferência das seguintes classes de produtos e seus derivados. Orientação geral — concentração, temperatura e tempo de exposição alteram o resultado; confirme sempre com o técnico LF.
Ácidos fortes, bases corrosivas, solventes polares e fluidos químicos agressivos são as principais substâncias conduzidas por mangueiras compostas com revestimento interno e terminais em polipropileno (PP). O polipropileno oferece excelente resistência química a produtos inorgânicos e corrosivos, tornando esse conjunto ideal para o setor químico, farmacêutico e de fertilizantes.
🧪 Ácidos Inorgânicos e Orgânicos
Ácido Sulfúrico : Permite a condução segura em concentrações de até 93% a 98% (em temperaturas ambientes).
Ácido Clorídrico : Altamente compatível em todas as concentrações comerciais convencionais.
Ácido Fosfórico : Utilizado frequentemente na indústria de fertilizantes e processamento químico.
Ácido Nítrico : Compatível em baixas concentrações (geralmente até 30-50%, dependendo da temperatura).
Ácido Acético: Ácido orgânico amplamente suportado pelo PP sem sofrer degradação.
🧼 Bases e Soluções Alcalinas (Cáusticos)
Hidróxido de Sódio : Excelente resistência em qualquer nível de concentração.
Hidróxido de Potássio : Perfeitamente conduzido sem risco de corrosão nos terminais ou revestimento.
Amônia Aquosa : Soluções de hidróxido de amônio são quimicamente inertes em contato com o PP.
💧 Sais e Soluções Aquosas
Salmoura e Água Salgada: Resistência total à corrosão galvânica e por pites (comum em metais).
Sulfato de Alumínio e Cloreto Férrico: Decantadores e coagulantes usados puramente em tratamento de água.
Fertilizantes Líquidos: Nitrato de amônio, ureia líquida e misturas NPK complexas.
🧪 Álcoois e Solventes Polares
Metanol e Etanol: Álcoois industriais e combustíveis que não agridem a estrutura do polipropileno.
Etilenoglicol e Propilenoglicol: Fluidos refrigerantes e anticongelantes comuns.

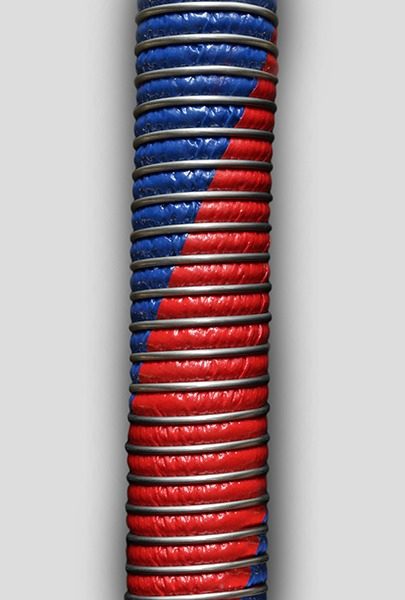

LF MASTER FLOW IIT é recomendado para a sucção e/ou descarga de uma ampla variedade de produtos químicos altamente corrosivos compatíveis com PTFE e aço inoxidável, como ácido fosfórico, nafta e ácido nítrico em baixas concentrações, entre outros.
Carga e descarga de produtos químicos altamente agressivos.
Transporte de Ácido Fosfórico, Nafta e Ácido Nítrico.
Operações em caminhões e vagões ferroviários
Aplicações marítimas, incluindo operações de abastecimento de navios ( bunkering).
Observações
•Pressão de trabalho baseada em fator de segurança 5:1 à temperatura ambiente.
•Pressão de teste equivalente a 1,5 vez a pressão de trabalho.
•Continuidade elétrica R < 10 Ω; caso necessário, as mangueiras podem ser fabricadas sem continuidade elétrica.
•Terminais fornecidos conforme especificação do cliente (CamLock, flange, rosca ou sob desenho).
Classe de pressão por bitola
Construção BS 5842. Pressões em kgf/cm²; vácuo em bar; raio mínimo de curvatura em mm; peso em kg/m.
Bitola
Trabalho
Ruptura
Vácuo
Raio mín.
Peso
3/4"
10
50
0,9
100
0,60
1"
10
50
0,9
100
0,80
1.1/2"
10
50
0,9
140
1,20
2"
10
50
0,9
180
1,80
2.1/2"
10
50
0,9
200
2,50
3"
10
50
0,9
280
3,00
4"
10
50
0,9
400
6,50
6"
10
50
0,9
500
11,0
8"
10
50
0,9
740
22,10
10"
10
50
0,9
920
25,70
Compatibilidade química
Recomendada para transferência das seguintes classes de produtos e seus derivados. Orientação geral — concentração, temperatura e tempo de exposição alteram o resultado; confirme sempre com o técnico LF.
Praticamente qualquer produto químico conhecido, gases de alta pureza, vapor saturado, combustíveis agressivos e fluidos farmacêuticos ou alimentícios podem ser conduzidos por mangueiras compostas com revestimento interno em PTFE (Teflon) e terminais em aço inoxidável.
Esta é a combinação de elite no mundo das mangueiras industriais. O PTFE é quimicamente inerte a quase todas as substâncias da tabela periódica e suporta temperaturas extremas (geralmente de -70°C a +260°C), enquanto os terminais em inox garantem máxima pureza, resistência mecânica à pressão e imunidade à corrosão atmosférica.
☣️ Ácidos Fortes e Superácidos (Mesmo Concentrados e Quentes)
Ácido Clorídrico : O PTFE resiste totalmente em qualquer concentração. Nota: Exige barreira interna espessa para evitar que o gás permeie e ataque o inox por trás do terminal ( 100% Revestido PTFE .
Ácido Sulfúrico : Resistência total, inclusive fumegante (Oleum) e em altas temperaturas.
Ácido Nítrico : Totalmente compatível, mesmo em concentrações acima de 60%.
Ácido Fluorídrico : O PTFE é um dos poucos materiais que não é destruído por este ácido altamente perigoso.
Água Régia: A mistura ultra corrosiva de ácido nítrico e clorídrico é suportada com segurança.
🧴 Alcalinos, Corrosivos e Sais Agressivos
Soda Cáustica (Hidróxido de Sódio) Quente: Suporta altas concentrações e temperaturas elevadas sem degradação.
Hipoclorito de Sódio (Água Sanitária): Resistência total ao cloro livre e soluções alvejantes comerciais.
Soluções de Cloretos e Sulfatos: Máxima resistência química e mecânica no transporte industrial.
🧪 Solventes Orgânicos, Aromáticos e Clorados
Clorofórmio e Diclorometano: Solventes clorados agressivos que destroem outros plásticos, mas não afetam o PTFE.
Benzeno, Tolueno e Xileno: Hidrocarbonetos aromáticos conduzidos com total segurança, mesmo quentes.
Acetona, MEK e Éteres: Solventes polares que não causam inchamento ou perda de propriedade na mangueira.
🍲 Indústria Farmacêutica, Alimentícia e Vapor
Vapor Saturado e Água Superaquecida: Excelente para linhas de esterilização e processos de CIP (Clean-in-Place).
Fluidos de Alta Pureza: Medicamentos, vacinas e xaropes (o PTFE não transmite sabor, odor ou contaminantes).
Gases de Alta Pureza / Criogênicos: Oxigênio, nitrogênio líquido, argônio e hélio.

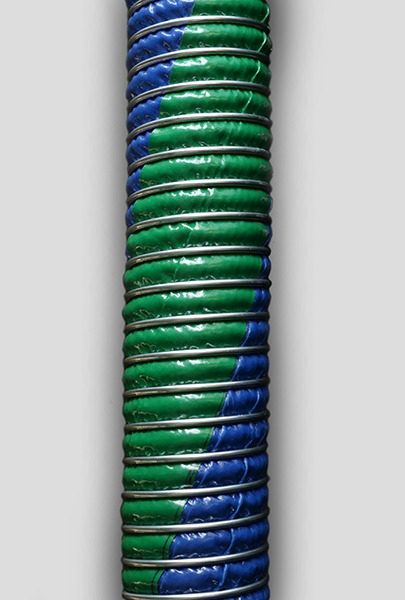

A LF SOLVEN RED GGP é recomendada para o bombeamento e/ou sucção de combustíveis, óleos e lubrificantes em caminhões-tanque, vagões ferroviários ou em instalações industriais.
A mangueira é fabricada com materiais resistentes para garantir durabilidade e segurança na movimentação de fluidos derivados de petróleo.
Observações
•Pressão de trabalho baseada em fator de segurança 5:1 à temperatura ambiente.
•Pressão de teste equivalente a 1,5 vez a pressão de trabalho.
•Continuidade elétrica R < 10 Ω; caso necessário, as mangueiras podem ser fabricadas sem continuidade elétrica.
•Terminais fornecidos conforme especificação do cliente (CamLock, flange, rosca ou sob desenho).
Classe de pressão por bitola
Construção BS 5842. Pressões em kgf/cm²; vácuo em bar; raio mínimo de curvatura em mm; peso em kg/m.
Bitola
Trabalho
Ruptura
Vácuo
Raio mín.
Peso
3/4"
10
50
0,9
80
0,60
1"
10
50
0,9
100
0,8
1.1/2"
10
50
0,9
140
1,20
2"
10
50
0,9
180
1,80
2.1/2"
10
50
0,9
200
2,50
3"
10
50
0,9
280
3,00
4"
10
50
0,9
400
6,50
6"
10
50
0,9
500
11,0
8"
10
50
0,9
740
21,1
10"
10
50
0,9
920
25,70
Compatibilidade química
Recomendada para transferência das seguintes classes de produtos e seus derivados. Orientação geral — concentração, temperatura e tempo de exposição alteram o resultado; confirme sempre com o técnico LF.
Óleos minerais, combustíveis, água industrial, fluidos lubrificantes e soluções químicas neutras ou levemente alcalinas são as principais substâncias conduzidas por mangueiras compostas com revestimento interno em polipropileno (PP) e terminais em aço carbono galvanizado.
Esta configuração é uma solução de excelente custo-benefício para aplicações mecânicas e de transferência geral. O PP garante uma boa resistência interna contra uma ampla gama de produtos químicos comuns, enquanto o aço galvanizado oferece a rigidez estrutural necessária para os terminais a um custo menor que o aço inox, contando com uma proteção superficial de zinco contra a corrosão atmosférica externa.
⛽ Combustíveis e Derivados de Petróleo
Óleo Diesel e Biodiesel: Transferência segura em frotas, postos e tanques de abastecimento.
Óleos Lubrificantes e Hidráulicos: Fluídos minerais e sintéticos usados em maquinário industrial.
Querosene e Óleo Combustível: Derivados de petróleo não corrosivos em temperatura ambiente.
Graxas Líquidas e Compostos de Polimento: Fluídos de alta viscosidade que não atacam o zinco nem o PP.
💧 Água e Soluções Aquosas Neutras
Água Industrial e de Refrigeração: Circuitos fechados de resfriamento e transporte de água não potável.
Água de Reuso e Efluentes Tratados: Desde que o pH esteja controlado e próximo da neutralidade (pH entre 6 e 10).
Fluidos Anticongelantes: Soluções de etilenoglicol ou propilenoglicol misturadas com água.
🧪 Álcoois e Solventes Polares Leves
Etanol Industrial e Automotivo: Combustível e insumo químico amplamente compatível.
Metanol: Condução segura sem degradação do polímero ou do metal nas condições padrão de armazenamento.
🌾 Soluções Agrícolas e Fertilizantes Neutros
Ureia Líquida (Arla 32 / DEF): Perfeitamente compatível com o PP e tolerada pelo aço galvanizado.
Fertilizantes NPK Fluidos: Formulações comerciais que não possuam características ácidas pronunciadas.

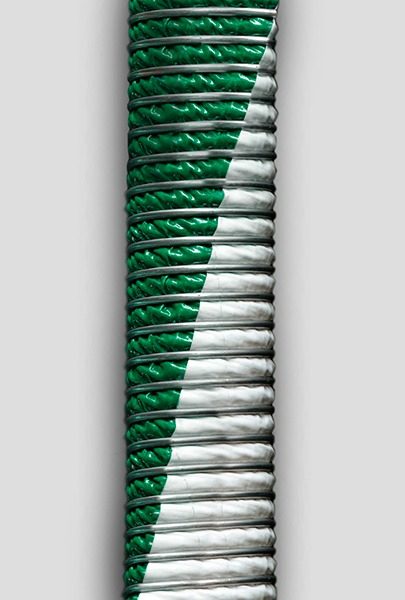

A LF CRIOMASTER IIN GLP é uma mangueira de alta performance projetada com uma combinação de múltiplas camadas de diferentes polímeros e espirais de aço inoxidável , utilizando a mais recente tecnologia de fabricação.
É uma solução excelente e segura para o manuseio de produtos criogênicos em temperaturas de até -50°C e pressões de trabalho de até 20/25 bar.
Carga e descarga de Gás Liquefeito de Petróleo (GLP).
Transporte de amônia.
Operações em caminhões e vagões ferroviários.
Aplicações marítimas, incluindo operações de abastecimento de navios (bunkering).
Terminais
Sob especificação
Observações
•Pressão de trabalho baseada em fator de segurança 5:1 à temperatura ambiente.
•Pressão de teste equivalente a 1,5 vez a pressão de trabalho.
•Continuidade elétrica R < 10 Ω; caso necessário, as mangueiras podem ser fabricadas sem continuidade elétrica.
•Terminais fornecidos conforme especificação do cliente (CamLock, flange, rosca ou sob desenho).
Classe de pressão por bitola
Construção BS 5842. Pressões em kgf/cm²; vácuo em bar; raio mínimo de curvatura em mm; peso em kg/m.
Bitola
Trabalho
Ruptura
Vácuo
Raio mín.
Peso
3/4"
20
100
0,9
100
1,00
1"
20
100
0,9
150
1,60
1.1/2"
20
100
0,9
200
1,80
2"
20
100
0,9
225
2,20
2.1/2"
20
100
0,9
250
2,65
3"
20
100
0,9
280
3,80
4"
20
100
0,9
500
5,70
6"
20
100
0,9
670
16,40
8"
20
100
0,9
930
28,70
10"
20
100
0,9
2250
31,0
Compatibilidade química
Recomendada para transferência das seguintes classes de produtos e seus derivados. Orientação geral — concentração, temperatura e tempo de exposição alteram o resultado; confirme sempre com o técnico LF.
❄️ Substâncias Permitidas (Gases Liquefeitos)
Seguindo rigorosamente o escopo e os ensaios de compatibilidade previstos pela norma, as seguintes substâncias podem ser conduzidas:
A LF CRIOMASTER IIN GNL é uma solução avançada projetada para o transporte seguro de produtos criogênicos ,suportando temperaturas extremas de até -196°C e pressões de trabalho de até 10,5/14 bar .
Esta mangueira é utilizada em operações de carregamento e descarregamento de Gás Natural Liquefeito (GNL),incluindo:
Caminhões e vagões ferroviários.
Operações marítimas e abastecimento de navios.
Observações
•Pressão de trabalho baseada em fator de segurança 5:1 à temperatura ambiente.
•Pressão de teste equivalente a 1,5 vez a pressão de trabalho.
•Continuidade elétrica R < 10 Ω; caso necessário, as mangueiras podem ser fabricadas sem continuidade elétrica.
•Terminais fornecidos conforme especificação do cliente (CamLock, flange, rosca ou sob desenho).
Classe de pressão por bitola
Construção BS 5842. Pressões em kgf/cm²; vácuo em bar; raio mínimo de curvatura em mm; peso em kg/m.
Bitola
Trabalho
Ruptura
Vácuo
Raio mín.
Peso
3/4"
15,5
77,5
0,9
100
0,60
1"
15,5
77,5
0,9
150
0,70
1.1/2"
15,5
77,5
0,9
175
0,90
2"
15,5
77,5
0,9
200
1,70
2.1/2"
15,5
77,5
0,9
200
2,40
3"
15,5
77,5
0,9
250
2,90
4"
15,5
77,5
0,9
500
4,30
6"
15,5
77,5
0,9
660
9,60
8"
15,5
77,5
0,9
910
12,00
10"
15,5
77,5
0,9
2500
16,80
Compatibilidade química
Recomendada para transferência das seguintes classes de produtos e seus derivados. Orientação geral — concentração, temperatura e tempo de exposição alteram o resultado; confirme sempre com o técnico LF.
❄️ Substâncias Permitidas (Gases Liquefeitos)
Seguindo rigorosamente o escopo e os ensaios de compatibilidade previstos pela norma, as seguintes substâncias podem ser conduzidas:
Orientação por família de filme (PP, PTFE e nylon). Concentração, temperatura e tempo de exposição alteram o resultado — confirme sempre com o técnico LF.
Excelente Adequado Consultar Não indicado
Fluido / família
PP Acid / Solven
PTFE Master Flow
Nylon CrioMaster
Linha sugerida
Ácidos minerais diluídos
Excelente
Excelente
Consultar
Acid Flow II / PP
Ácidos concentrados
Adequado
Excelente
Não indicado
Master Flow PTFE
Bases e álcalis
Excelente
Excelente
Adequado
Acid Flow II
Solventes aromáticos
Excelente
Excelente
Consultar
Solven Red
Solventes clorados
Consultar
Excelente
Não indicado
Master Flow PTFE
Hidrocarbonetos / combustíveis
Adequado
Excelente
Consultar
Master Flow PTFE
Tintas e pigmentos
Excelente
Excelente
Consultar
Solven Red / Acid Flow
Alimentício / CIP
Consultar
Consultar
Consultar
Especificação sanitária
Fluidos criogênicos
Não indicado
Consultar
Excelente
CrioMaster
Água / utilidades de planta
Excelente
Excelente
Excelente
Conforme pressão/temp.
Tabela de orientação geral. Não substitui análise de processo: informe fluido, concentração, temperatura, pressão, diâmetro e terminais para validação técnica.
Aplicação
Feita para transferência industrial
Carga, descarga e sucção em ambientes exigentes — com projetos especiais quando o padrão não basta.
